Bevezető
Azzal kezdődött, hogy kezeim közé került egy Fuji Finepix S5500. Apám adott hozzá karácsonyra egy állványt, meg egy kis kamera rögzitőt. Aztán csinált hozzá egy konverter gyűrűt, amivel tudom használni a sok 52-es cumómat. Lásd alább a galériákban. Házilag kókányoltam egy tápegységet hozzá. Itt a kapcsolási rajza EWB fájlban.
A Fuji FinePix S5500 áramfelvétele
Az áramokat kivett elemekkel, tápcsatlakozón keresztűl, stabil 5V DC tápfeszültséggel mértem.
Felvétel üzemmód. Alapáram (EVF, vaku becsukva, készenlét) 500 mA. Változások:
- LCD: +40 mA
- Mozgófilm felvétel közben: +30 mA
- Focuszálás közben: +130 mA
- Zoomolás közben: +350 mA
- Segedfeny: +100 mA
- Vilagosabb LCD: +0 (nem növeli)
- Exponálás (adat mentés) közben: +120 mA
Lejátszás üzemmód. Alapáram (EVF) 200 mA. Változások:
- Objektiv behuzas +110 mA
- LCD: +40 mA
- Képváltás (adat betöltés) közben: +120 mA
A vaku áramfelvétele nagyon ingadozó, töltés elején nagy az áram, de exponenciálisan csökken. Értékelhető DC áram nem mérhető a gyors áramváltozás miatt.
Kapcsolódó linkek
- Index s5500 fórum .
- A többi megszünt, töröltem (2018.11.18).
Témakörök

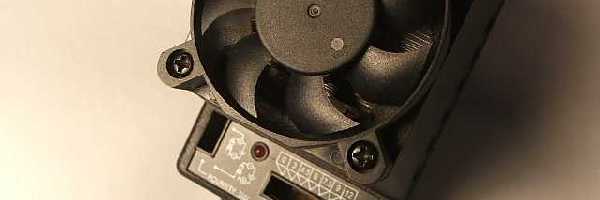

Film és dia szkennelés
Negatív, dia és diafilm szkennelés Pentacon DB1 nézegetővel (2020 Február 9)

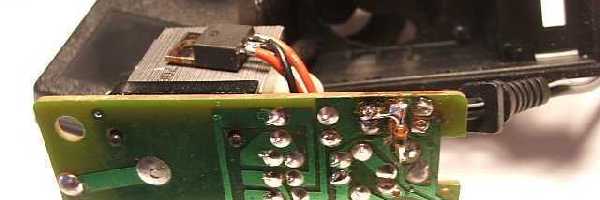

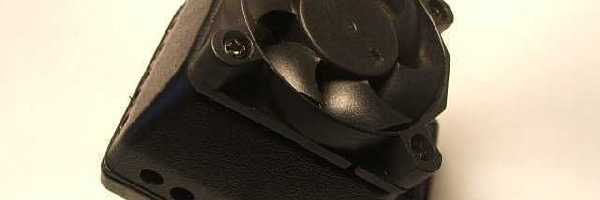

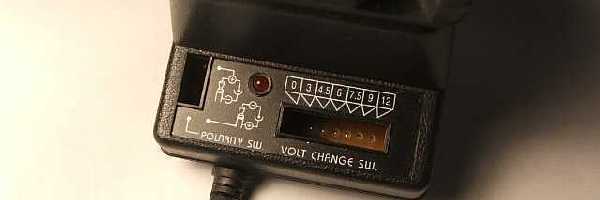

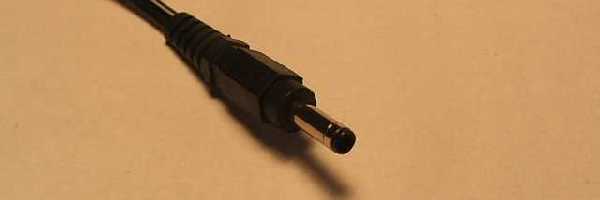

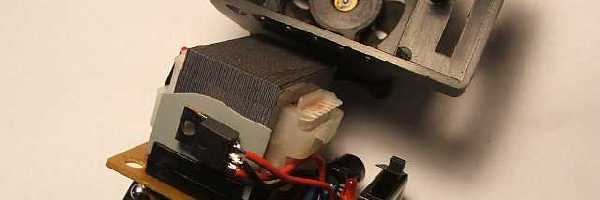

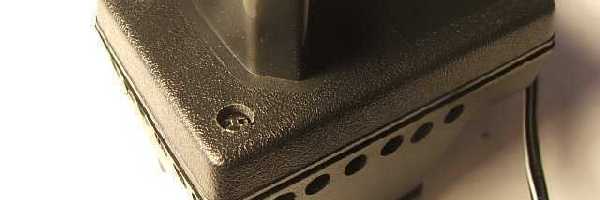

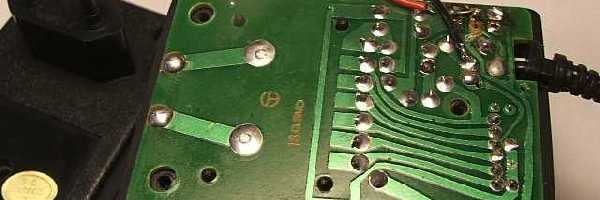

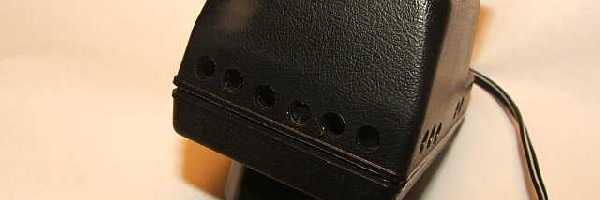

Tápegység

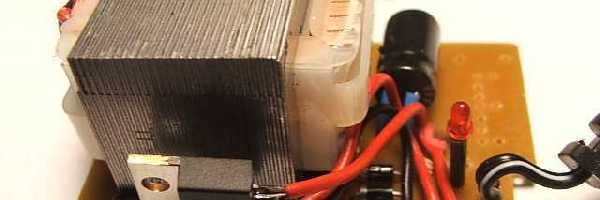

Fuji Finepix S5500 tápegység (2005 Március 10)

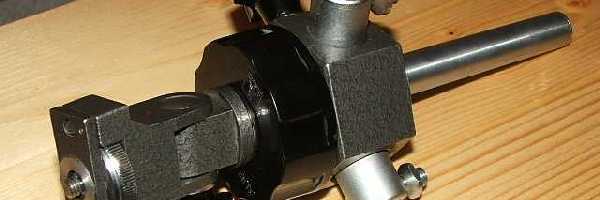

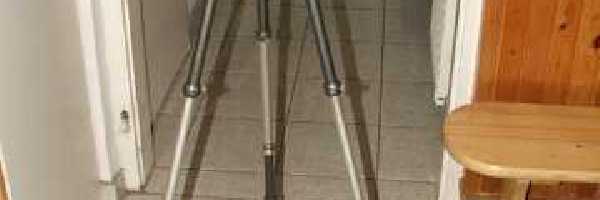

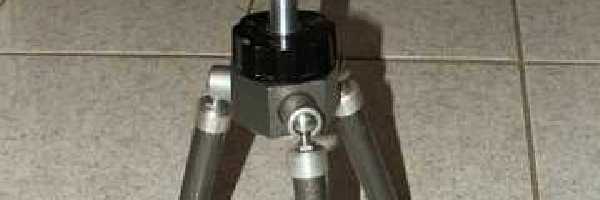

A fotóállványom

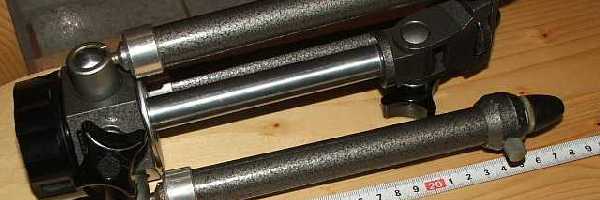

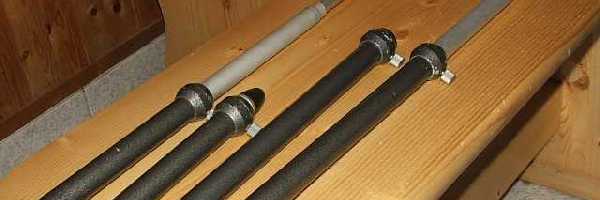

Az NDK fotóállványom (2005 Január 24)

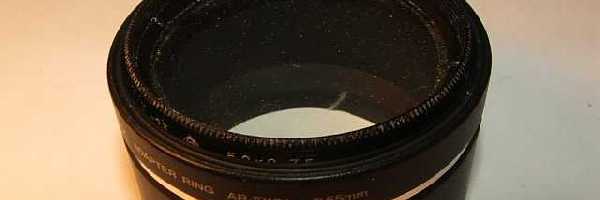

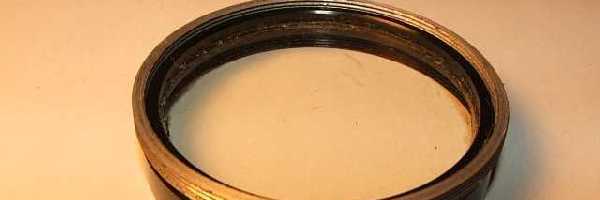

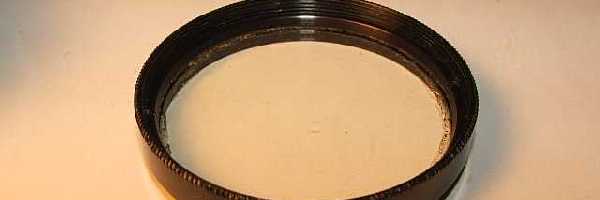

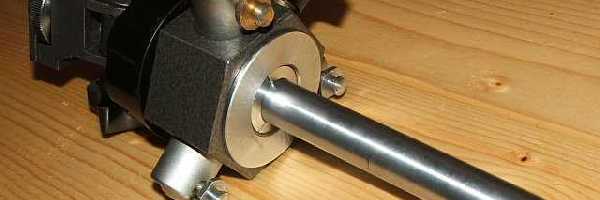

55 - 52 konverter

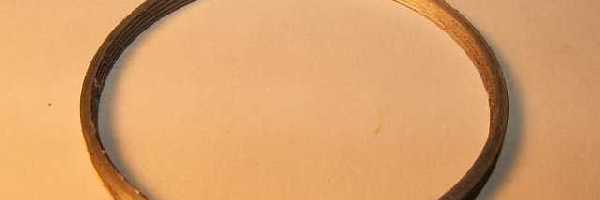

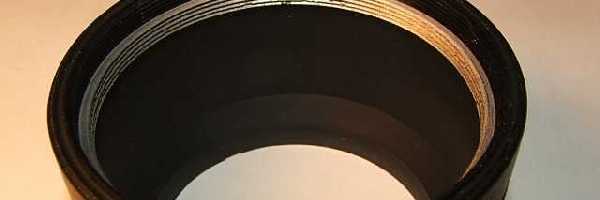

Házi készítésű 55 - 52 szűrő konverter (2005 Január 23)

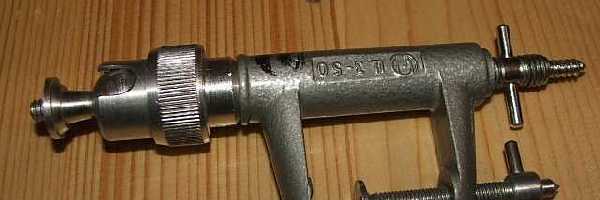

Kis pótállvány

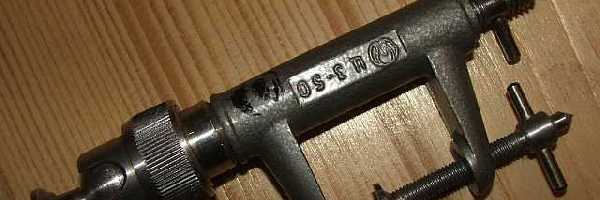

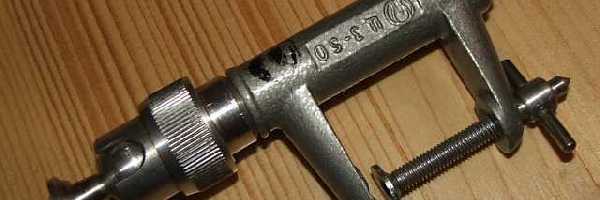

Kis univerzális pótállvány (2005 Január 18)
